FinRed(2) その思想(2)

●もくじに戻る●

_1_ _2_

 FinRedとは、FaboolLaser/SmartLaserのための出力アプリケーションです。

前回のつづきです。
【その４】画像の変換方法を複数準備する
→画像を２値（モノクロ）で表示にするにはいくつかやりかたがありますが、それらを指定可能なようにします。
１　無理やり２値。
　白に近いか黒に近いかで振り分けてしまう方法です。閾値は指定可能にします。
２　誤差拡散法。
　純正のアプリはこれだったかなー。よく見てないけど。手法は省略します。
３　円系のアミ点。
　まぁこれは新聞とかで使ってるようなやつです。
※左：元画像　右：網点生成変換画像
　
※左:誤差拡散法　右：むりやり２値
　


　
【その５】塗りの線の間隔と開始終了点を設定可能にする
→塗りは細かいハッチ（水平）で実装。間隔を自由に設定可能にします。
また、開始終了点のオフセットを％または値で指定可能にします。

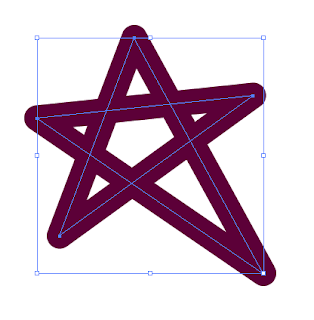

【その６】線幅のある線はFILLとして塗り扱いできるようにします。
→図は線として描いていますが線幅があります。これを塗りつぶすように加工するという意味です(o^^o)


【その７】塗りの重ねを正しく処理します。
→これは四角形をずらして重ねても、見えない部分は無いものとして処理するという意味です。
※下図のような感じです。右の図はわかりやすくズラして表示しただけで、実際はズレてません^^;


【その８】拡縮をつけます
→いわゆる変倍も含めて拡縮を行えるようにします。
これは私の個人的な需要です(o^^o)
なぜか変倍も必要なのです。※そのうち説明させていただきます^^V
