SmartLaser用のアプリを０から開発する。その6【画像をダイレクトにベクタ出力する件】

では、画像をスキャンしてレーザーへ出力してみます。
レーザーはラスタ出力モードとベクタ出力モードがあるようですが、
今回は、画像をわざわざというか、ベクタのラインの集合で出力してみます。
なんかこっちの方がキレイにできそうな気がしたからです。
あと、閉領域の出力のテストを兼ねてってことにもなります。

とりあえず画像はモノクロ２値とし、テストで出力するまでがこんな感じです。
（１）まず最初STEP値を決める。解像度の逆数みたいなもの。
（２）次に解像度に合わせてイメージのビットマップを拡縮をかける
（３）１行ずつ、ビットフィールドを始点-終点に変換した座標のarrayを作成
（４）そのarrayで線の数だけLOOP。
※全て左から右へ移動してレーザー出力するようにしている。

結果としてはまぁまぁです。
始点や終点の【キレ】は、相変わらず甘いです。
キカイで調整できうるところは、別フェーズでやってみますが、
どこかに限界は有りそうな気はしてしまいます^^;

●SRC

view plainprint?

1. int laserCom = searchLaser();
2. printf(":%d\n",laserCom);
3. if(laserCom == 0){
4.     //    見つからない
5.     return    0;
6. }
7. laserOpen(laserCom); // 初期化はこの２行
8. laserInit();    　　　　　// 初期化はこの２行
9.
10. setLineSpeed(500);    //
11. setForce(6);        //
12.
13. aLaserPic    AL;
14. AL.setStep(0.10);        //最少STEP(mm)
15. AL.setSize(30,0);        //実際の大きさ(mm)
16. AL.setOffset(10,10);    //左上座標
17. bool b = AL.loadPng("C:/temp/LS01.png");
18. int yline = AL.getPicHeight();
19. for(int y=0;y＜yline;y++){
20.     double* dp = 0;
21.     int n = AL.getValue(y,&dp);
22.     if(!n) continue;
23.     double xx = dp[0] - 2.0;
24.     double yy = dp[1];
25.     moveTo(xx,yy);
26.     for(int w=0;w＜n;w++){
27.         double x1 = dp[w*3+0];
28.         double y1 = dp[w*3+1];
29.         double x2 = dp[w*3+2];
30.         double y2 = dp[w*3+1];
31.         moveTo(x1,y1);
32.         lineTo(x2,y2);
33.     }
34. }
35. laserClose();

    int laserCom = searchLaser();
    printf(":%d\n",laserCom);
    if(laserCom == 0){
        //    見つからない
        return    0;
    }
    laserOpen(laserCom); // 初期化はこの２行
    laserInit();    　　　　　// 初期化はこの２行

    setLineSpeed(500);    //
    setForce(6);        //

    aLaserPic    AL;
    AL.setStep(0.10);        //最少STEP(mm)
    AL.setSize(30,0);        //実際の大きさ(mm)
    AL.setOffset(10,10);    //左上座標
    bool b = AL.loadPng("C:/temp/LS01.png");
    int yline = AL.getPicHeight();
    for(int y=0;y＜yline;y++){
        double* dp = 0;
        int n = AL.getValue(y,&dp);
        if(!n) continue;
        double xx = dp[0] - 2.0;
        double yy = dp[1];
        moveTo(xx,yy);
        for(int w=0;w＜n;w++){
            double x1 = dp[w*3+0];
            double y1 = dp[w*3+1];
            double x2 = dp[w*3+2];
            double y2 = dp[w*3+1];
            moveTo(x1,y1);
            lineTo(x2,y2);
        }
    }
    laserClose();

●元データ



●元データ反転

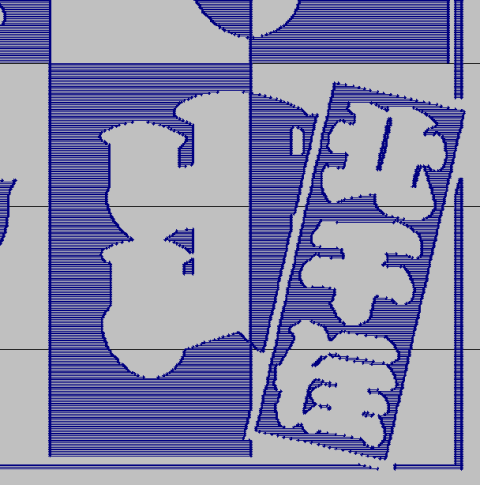

●元データをスキャン（数値をファイル化してexcelで表示）

●竹材へ出力

●MDFへ出力
